生活中的薄壁件物體都有哪些？

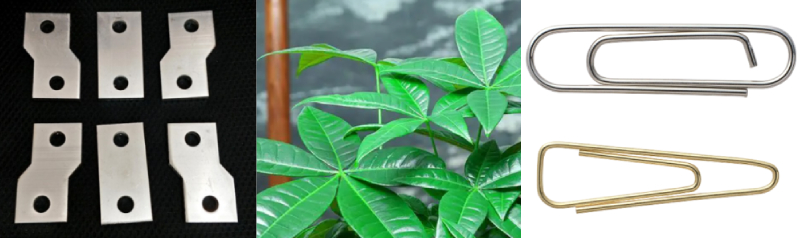

薄壁件多指壁厚與輪廓尺寸之比不超過1：20的物件，生活中隨處可見的薄壁件物體有：擴展銅條、樹葉、回形針等。

使用3D掃描儀進行掃描前準備

1.查看薄壁件物體是否需要噴粉

若薄壁件為彩色表面，因顏色會影響掃描儀的藍光獲取三維信息，建議噴粉；

若薄壁件為金屬表面，因金屬表面的反光特性會影響掃描儀獲取三維信息，也需噴粉；

2.選擇掃描方式

選擇特征掃描模式或標記點掃描模式。

3.準備參照物進行輔助掃描

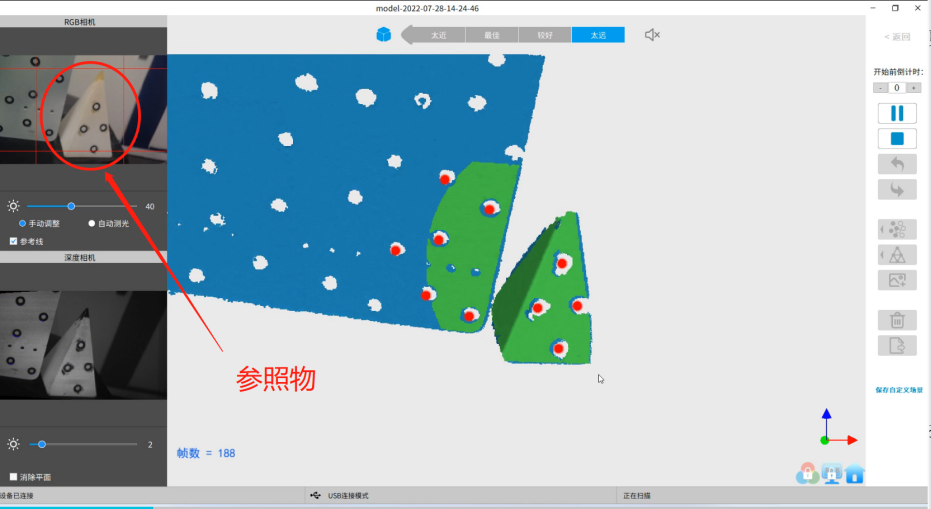

3.1準備一個特征點比較明顯的物體放置在被掃描物體旁，以進行輔助掃描，并選擇特征掃描模式；

3.2當掃描的薄壁件物體較大時，請借助標記點以及轉臺掃描，并選擇標記點掃描模式，標記點掃描注意事項請參考如何使用標記點掃描；

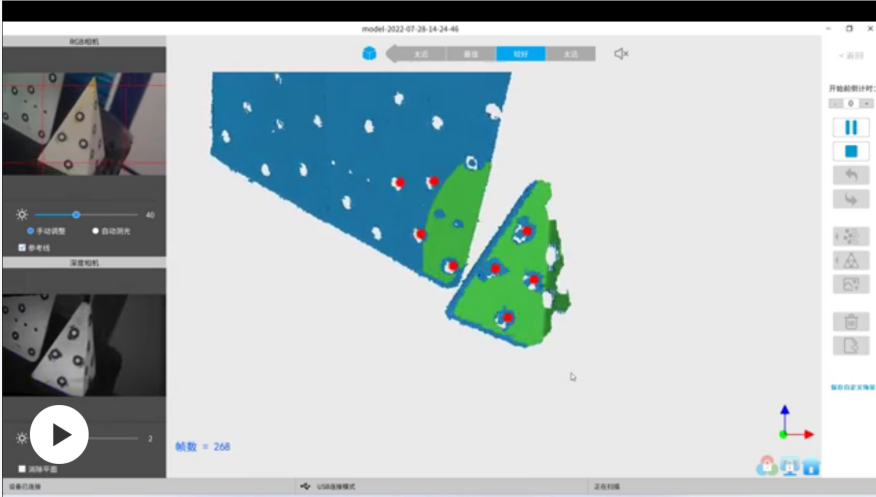

點擊上圖查看視頻

開始掃描

1.掃描前設置

打開新建掃描；

選擇精度：高精度；

選擇掃描模式：特征；

選擇紋理貼圖：白模；

選擇配件：無；

2.調節掃描界面參數

距離：保持距離在“最佳”位置。

因薄壁件物體比較薄，掃描距離不建議過近或過遠。以使用MINI掃描回形針為例，掃描距離可調整為10cm-12cm。

亮度：調節深度相機的亮度，使中心預覽窗口中，盡可能大面積顯示出被掃描物體的三維數據信息。

掃描時需注意

1.同一區域不要反復掃描：

重復掃描同一部位并不能提高精度，相反可能會出現累積誤差，一個掃描角度盡可能只掃一圈。

2.合理利用暫停和撤銷鍵：

如果掃描過程中出現“拼接錯誤”的提示，請及時點擊暫停按鈕暫停掃描，再點擊撤銷按鈕，撤回拼接錯誤的幀數，之后再點擊開始按鈕，繼續掃描；

如果掃描過程中出現“跟蹤丟失”的提示，請及時點擊暫停按鈕暫停掃描，再次開始掃描時，請從參照物特征點較多的區域找回。

完成掃描

點擊完成前，取消勾選“點云立即融合”的設置。

點云融合：點擊“點云融合”圖標的下拉按鈕，手動調節“點距”至最小值；

構網：點擊“構網”圖標左側下拉按鈕，手動調節“構網質量”至6，“降噪”至3；如有需要，可以選擇“補洞”

導出：最后導出模型即可。

模型處理

1.掃描完成后，將掃描后的模型導入Revo Studio編輯軟件，選擇“裁剪”工具，裁剪掉參照物的三維模型。

2.若使用標記點掃描獲得的模型，請在Revo Studio編輯軟件中，將標記點部位未捕捉到的區域，選擇“平滑”或“補洞”功能，補齊缺失的點云數據。
