什么情況下需要使用轉臺上的標記點？

對于掃描圓形、方形、圓柱形的幾何形狀較為規則簡單的物體時（例：碗、杯子、盒子等），掃描儀在捕捉數據時，會出現無法識別物體表面的形狀信息，而導致跟蹤丟失的情況。因此，在掃描這一類物體時，需要將標記點貼在轉臺表面或物體表面，來幫助掃描儀準確捕捉到數據。

小物體的掃描難點與技巧

1.由于物體的體積較小、擺放位置較低，掃描前，需要調整轉臺或掃描儀的高度，并確保掃描距離為“最佳”。

2.掃描小型薄壁件時，由于工件壁薄，掃描儀不宜捕捉到工件側面數據，需要在一旁放置特征點較多的物體進行輔助掃描。

3.掃描幾何形狀復雜的小物體時，可以分兩次掃描，每次只掃一圈，完成掃描后再將掃描后的 2 個模型導入至 Revo Studio 軟件內，將其合成為一個完整的模型。

4.小物體本身有富余面積時，可以將標記點貼在物體上；無富余面積時，可以將標記點貼在轉臺上掃描。

5.標記點的粘貼方式：請以 3~5 厘米的間隔、不均勻地粘貼在物體或轉臺上，可有效幫助掃描儀快速識別物體特征。

如何使用轉臺開始掃描

一、掃描準備

詳見《雙軸轉臺快速操作指南》

二、注意事項

1.可使用便攜轉臺的拓展板掃描，因拓展板上自帶標記點，且直徑面積較大，有助于掃描儀捕捉物體數據。

2.掃描過程中，Revo Scan 的掃描界面出現 5 個及以上的紅點時，則為有效標記點。否則，請調整標記點粘貼的位置。

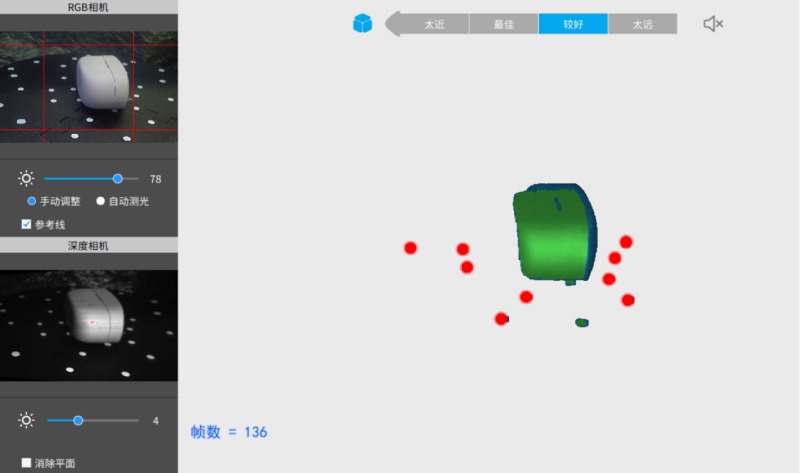

如何判斷標記點粘貼有效，請參考下圖：

三、開始掃描

掃描步驟：詳見《POP 2快速操作指南》7-13頁
