隨著三維數字化技術發展，越來越多的客戶通過使用 3D掃描儀對各種尺寸、特征的工件進行質量檢測，3D 掃描儀極大地滿足了工業中對細節要求較高、結構復雜的小零件的質量檢測工作。
Revopoint 3D 掃描儀具有高精度，操作流暢，精準捕捉色彩的特點，可以協助您在 3D 打印、3D 設計、VR/AR 3D模型制作、逆向工程和測量等應用領域里輕松獲取 3D 模型。接下來，我們將介紹如何使用Revopoint 3D掃描儀掃描比推薦尺寸更小的物體，詳解在掃描時遇到的掃描難點、解決方法以及掃描時需要注意的事項。
Revopoint 全系列產品推薦的最小掃描尺寸
POP：30mmx30mmx30mm
POP 2：20mmx20mmx20mm
MINI：10mmx10mmx10mm
掃描難點：
物體較小，容易出現點云較少，跟蹤丟失，數據無法捕捉；

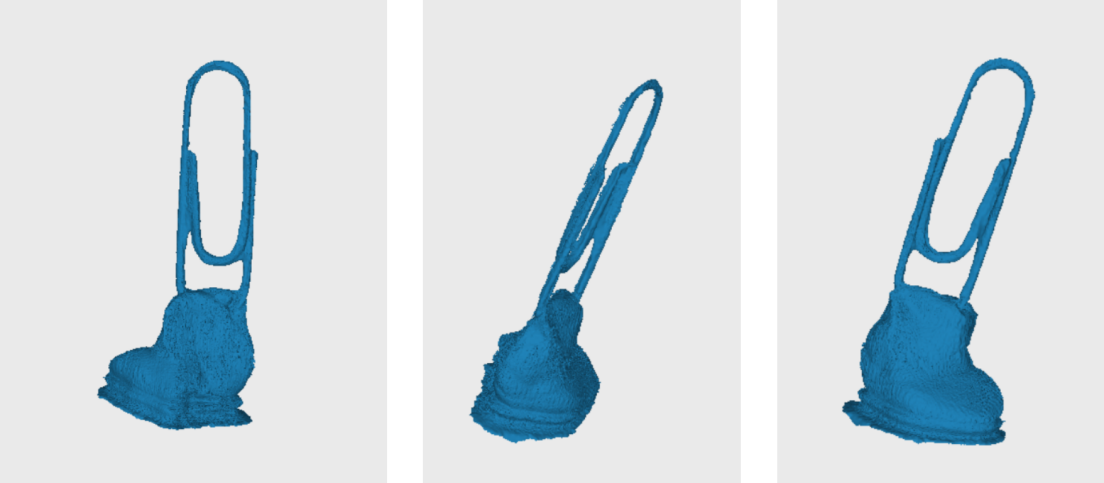

物體較小，重心不穩，掃描過程中姿態易變化；
掃描時會因轉臺或手持移動過快，重復掃描或數據無法捕捉；
金屬或電鍍表面，數據不易捕捉；
解決方法：
·掃描時，調整掃描的角度（45°-60°）和距離（10cm-12cm）；
借助標志點幫助跟蹤拼接；
選擇特征較多，易掃描的物體放置一旁進行輔助跟蹤；
·選擇藍丁膠/夾子等物固定；
固定在較大物體上掃描；
·掃描時，降低掃描速度（推薦使用可調速轉臺）或手持掃描降低移動速度。
以下，我們將以使用 Revopoint MINI 3D 掃描儀掃描 1cm 的回形針為例；
掃描前準備

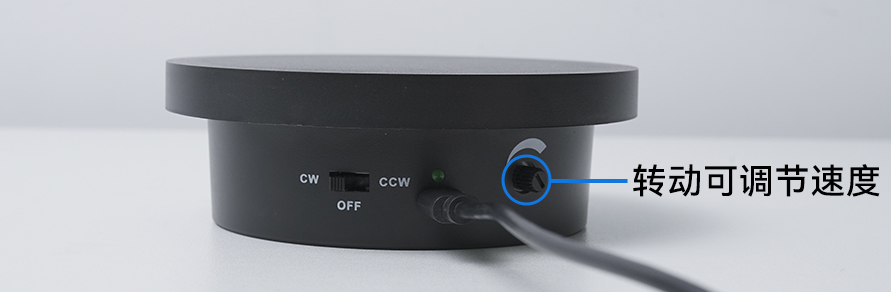

1.選擇可調節速度的迷你轉臺，并提前測試轉臺；
1.1確保轉臺轉速合適，不要太快，速度大概控制在40s/圈（可根據實際掃描情況而定）；
2.固定回形針：
2.1因回形針是金屬反光表面，固定前請先噴粉處理，避免出現金屬反光的情況；

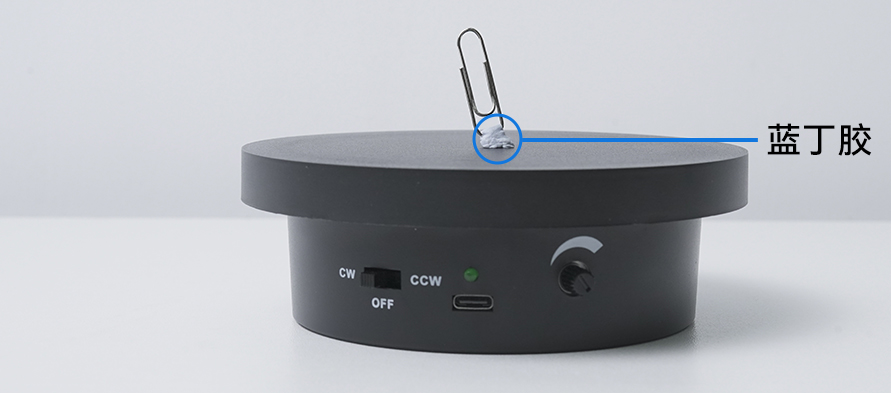

2.2使用藍丁膠將回形針豎直固定在轉臺中心，（若沒有藍丁膠也可使用長尾夾固定）；

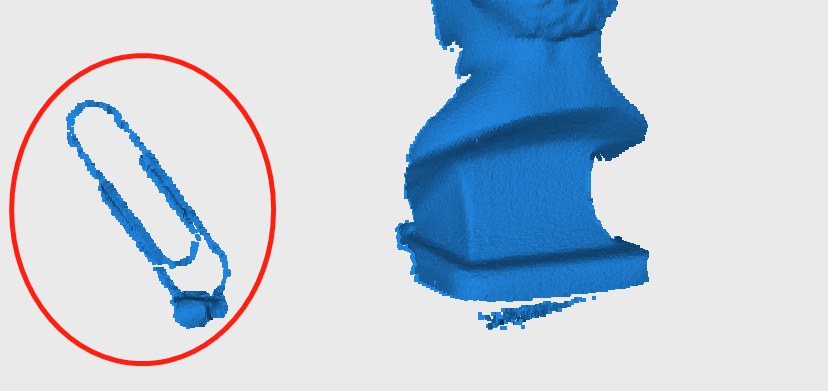

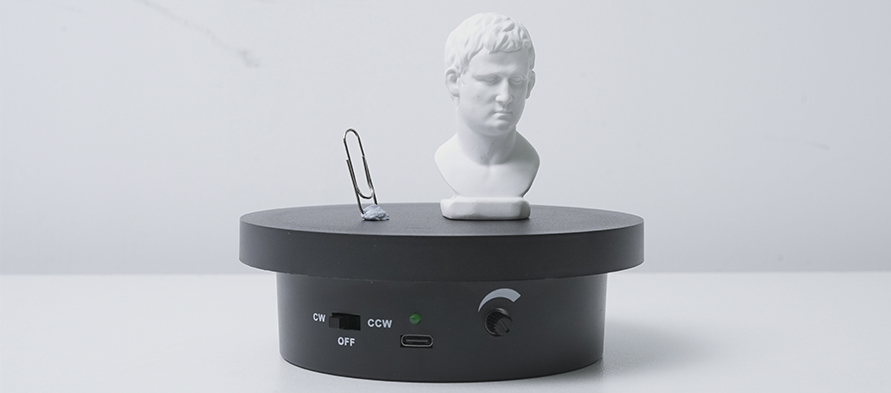

3.選擇特征較多、易掃描的物體放置一旁進行輔助跟蹤，并選擇高精度掃描模式；
4.調節深度相機的亮度，使中心預覽窗口盡可能多地顯示回形針的數據；
掃描時需注意
1.若開始掃描后未捕捉到數據，請繼續調節轉臺速度或距離；
2.盡可能只掃一圈；
3.出現“跟蹤丟失”情況時，請將設備移動到特征點較多的輔助物體上找回；
4.出現“點云較少”情況時，請繼續調節設備與物體的距離；
5.出現“拼接錯誤”情況時，請點擊“暫停”按鈕，可撤銷拼錯的幀，或回退到上一步；
6.完成第一圈掃描后，若掃描的模型數據不完整，請按“暫?！?，調整物體位置，繼續掃描；
完成掃描
點擊完成前，取消“點云立即融合”的設置。
點云融合：點擊“點云融合”圖標左側下拉按鈕，手動調節“點距”至最小值；
構網：點擊“構網”圖標左側下拉按鈕，手動調節“構網質量”至6，“降噪”至3；如有需要，可以選擇“補洞”
導出：最后導出模型即可。
